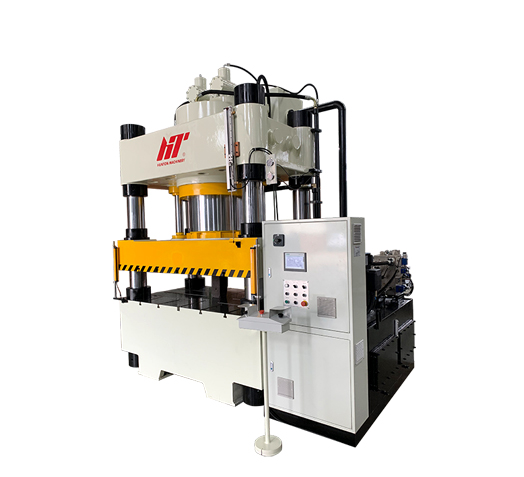

四柱伺服拉伸油压机

HTSe四柱伺服拉伸油压机

产品特点Product Features

·  采用先进的二通式插装阀油，路油压系统故障少，可靠性高且换向冲击小；
·  主油缸采用合金铸钢并经精密研磨，在高压状态下使用可靠性高；
·  四柱采用高强度合金制作，表面镀硬烙，耐磨性好；
·  关键油压电器件采用德国、美国和日本名牌产品，工作可靠性高；
·  活动工作台没有上模脱料用油压脱料油缸；

适用范围Application

· 餐具、厨具、电机外壳、家电及灯饰零件等拉伸成形；
· 金属或非金属零件的整形、压印、拉伸和切边等

项目		UNIT	HTHF-50	HTHF-120	HTHF-220	HTHF-220L	HTHF-275	HTHF-350	HTHF-350L	HTHF-500	HTHF-500L	HTHF-600
主油缸	公称力	Ton	35	85	160	160	200	260	260	350	350	420
主油缸	最大行程	mm	350	450	560	560	560	560	560	600	600	700
压边主油缸	公称力	Ton	15	35	60	60	75	90	90	150	150	180
压边主油缸	最大行程	mm	175	200	260	260	260	260	260	300	300	350
卸料缸	公称力	Ton	2	3	5	5	5	5	5	10	10	10
卸料缸	最大行程	mm	150	180	200	200	200	220	220	250	250	350
开口高度		mm	600	730	900	1000	900	900	900	1000	1200	1500
固定工作台距地面高度		mm	990	1055	1080	1100	1100	1200	1200	1550	1600	1800
活动工作台行程速度	下行	mm/s	195	220	210	210	210	200	200	210	210	175
	拉深	mm/s	25	20	20	20	19	17	17	18	18	13
	回程	mm/s	180	220	200	200	200	165	165	190	190	165
底缸上升速度		mm	120	50	120	120	115	120	120	85	85	75
活动工作台有效面积	左右（柱内）	mm	500	500	710	900	800	900	1100	1050	1250	1400
活动工作台有效面积	前后（边缘）	mm	550	600	870	1100	900	1000	1250	1200	1500	1600
机器外形尺寸	左右 L-R	mm	1750	1988	2010	2280	2190	3225	2400	3300	3500	3760
	前后 F-B	mm	1160	1510	1745	1750	1650	1850	1850	2200	2400	2200
	高 H	mm	2550	2915	3350	3480	3600	3800	3840	4650	4800	5585
电机功率		KW	7.5	15	30	30	30	37	37	55	55	55
机器重量		Kg	2280	3500	6000	6000	7500	9500	12500	16000	22000	30000
